HX10M - Sollevatore a Pantografo Manuale - dim. forche 1500 x 540 mm
HX10M - Sollevatore a Pantografo Manuale - dim. forche 1500 x 540 mm
Descrizione prodotto
| Caratteristica | TT0920VY100 |
|---|---|
| Portata | 1000 KG |
| Lunghezza Forche | 1500 |
| Larghezza Forche | 540 |
| Ruote direzionali / Rulli di carico |
Poly / Poly singolo |
| Altezza di Sollevamento (h3 mm) |
715 |
| Lunghezza Totale (l1 mm) |
1920 |
| Larghezza Totale (b1/b2 mm) |
540 |
| Forche - Larghezza (e mm) |
160 |
| Corridoio di Stivaggio (Ast mm) |
2339 |
| Raggio di Volta (Wa mm) |
1730 |

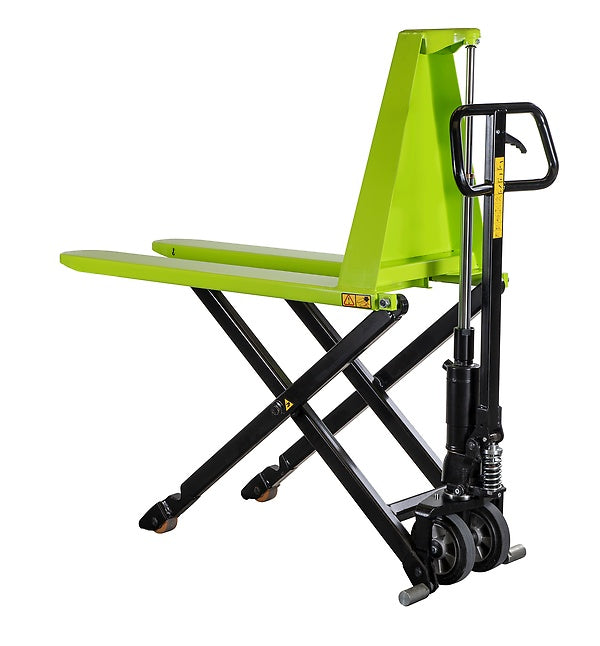

Il HX10M è un sollevatore a pantografo manuale progettato per garantire versatilità, stabilità e comfort operativo in tutte le fasi di movimentazione, carico e scarico di merci. Con una capacità di sollevamento fino a 1000 kg e una piattaforma regolabile in altezza da 400 a 800 mm, questo strumento si rivela particolarmente utile in ambienti come officine meccaniche, linee di montaggio e postazioni di lavoro mobili, dove l’operatore ha bisogno di lavorare in posizione rialzata o con carichi all’altezza ottimale.
Il design del HX10M consente di trasformarlo, all’occorrenza, in una pratica piattaforma di lavoro o in un banco di supporto materiale lungo le linee produttive, migliorando l'efficienza dei cicli e riducendo l’affaticamento fisico legato alla movimentazione ripetuta.
Timoniera ergonomica e struttura pensata per l’operatore
L’ergonomia è uno degli elementi chiave del HX10M. La sua timoniera 3D è caratterizzata da una geometria avanzata che consente una presa confortevole da ogni angolazione. Le ampie aree laterali inclinate favoriscono una postura corretta di polsi e braccia, riducendo lo sforzo e migliorando la sicurezza durante la spinta e il controllo del carico.
Il sistema di collegamento tra timoniera e pompa idraulica è realizzato con due giunti completamente saldati, una soluzione che assicura robustezza strutturale anche nelle applicazioni più impegnative, senza compromettere la semplicità di montaggio.
Sistema idraulico di precisione con protezione integrata
Il gruppo idraulico è stato progettato con estrema cura dei dettagli, per offrire prestazioni elevate e durata nel tempo:
-
Il design monolitico del corpo pompa, realizzato in ghisa con serbatoio integrato, garantisce protezione dei componenti interni da eventuali urti.
-
La lavorazione con macchine a controllo numerico (CNC) assicura precisione dimensionale e tolleranze minime.
-
Lo stelo del pistone cromato e il paraolio ad alta tenuta contribuiscono a evitare perdite d’olio e aumentano la resistenza alla corrosione.
-
Il serbatoio in acciaio, scelto per la sua solidità, conferisce ulteriore resistenza strutturale all’intero sistema.
Tra i dispositivi di sicurezza, la valvola di massima pressione svolge un ruolo essenziale: interviene automaticamente in caso di sovraccarico, bloccando il sollevamento delle forche per evitare danni. La valvola di discesa proporzionale, invece, consente di regolare in modo fluido e progressivo l’abbassamento del carico, una caratteristica fondamentale per la movimentazione di materiali fragili come cristallo, ceramica o vetro.
Stabilità avanzata per operazioni sicure
La struttura del HX10M è dotata di stabilizzatori anteriori e posteriori che entrano in funzione quando la piattaforma supera i 400 mm di altezza, garantendo massima sicurezza anche con carichi pesanti. La posizione avanzata dei rulli di carico assicura un appoggio stabile, mentre un pratico sistema di leveraggio consente di sollevare leggermente il carrello per accedere facilmente anche al lato chiuso del pallet, facilitando ogni successiva fase di movimentazione.
Finitura industriale ad alta resistenza
Tutti i componenti metallici del HX10M vengono sottoposti a lavaggio e sgrassaggio accurato, seguiti da una verniciatura a polveri di poliestere con cottura a 250 °C. Questo trattamento conferisce al carrello un’eccellente resistenza all’usura, alla corrosione e agli agenti atmosferici, anche in ambienti gravosi.
