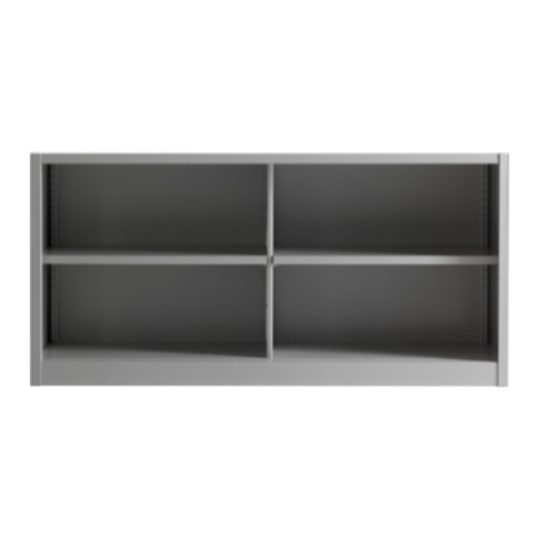

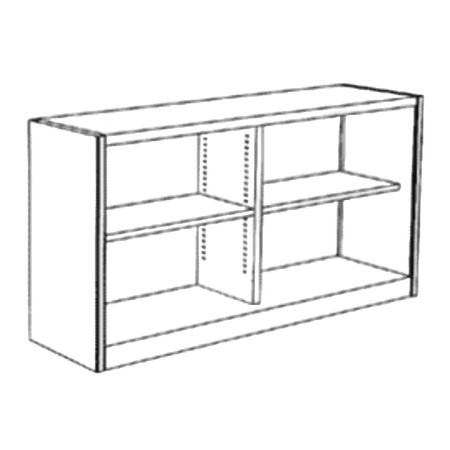

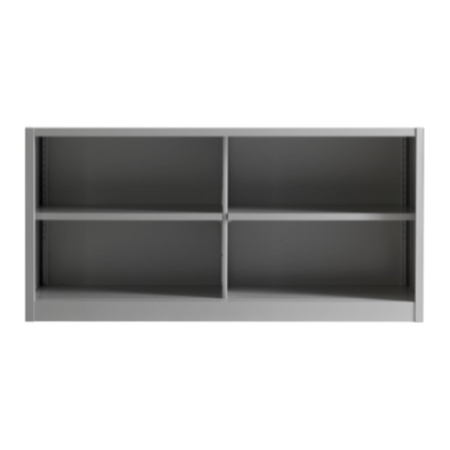

Sopralzo a giorno per armadio L 1500, 1800, 2000 mm - 1 ripiano mobile - bordi arrotondati
Sopralzo a giorno per armadio L 1500, 1800, 2000 mm - 1 ripiano mobile - bordi arrotondati
Descrizione prodotto
| ART. | L (mm) | P (mm) | H (mm) | Num. ripiani | Peso (kg) | Portata ripiano (kg) | Dimensioni ripiano (mm) |
|---|---|---|---|---|---|---|---|
| 215591 | 1500 | 375 | 900 | 2 | 36 | 65 | 720 x 270 |
| 215091 | 1500 | 450 | 900 | 2 | 40 | 60 | 720 x 355 |
| 215691 | 1500 | 600 | 900 | 2 | 46 | 40 | 720 x 505 |
| 218591 | 1800 | 375 | 900 | 2 | 40 | 75 | 870 x 270 |
| 218091 | 1800 | 450 | 900 | 2 | 45 | 70 | 870 x 355 |
| 218691 | 1800 | 600 | 900 | 2 | 52 | 50 | 870 x 505 |
| 220591 | 2000 | 375 | 900 | 2 | 32 | 65 | 970 x 270 |
| 220091 | 2000 | 450 | 900 | 2 | 48 | 60 | 970 x 355 |
| 220691 | 2000 | 600 | 900 | 2 | 56 | 40 | 970 x 505 |
L=Larghezza
P=Profondità
H=Altezza
Le misure sono espresse in millimetri
Informazioni generali
L’armadio sopralzo a giorno è la soluzione ideale per incrementare la capacità di archiviazione degli armadi metallici della stessa gamma, permettendo una sopraelevazione di 900 mm. È disponibile in versioni compatibili con porte a battente, porte scorrevoli, ante in vetro temperato e porte a rete metallica, purché le dimensioni coincidano con quelle dell’armadio di base.
La struttura è realizzata in lamiera d’acciaio DCO1 (ex FeP01 – EN 10130 91 + A1-98), con spessori da 8/10 e componenti di assemblaggio da 15/10, garantendo elevata robustezza e stabilità nel tempo. I fianchi, caratterizzati da spigolo anteriore arrotondato raggio 6 mm, si innestano alla base tramite 4+4 ganci metallici stampati; il cappello è fissato ai montanti laterali mediante bulloni filettati 8MA. Il dorso, ancorato con viti autofilettanti, contribuisce alla rigidità complessiva del mobile.
All’interno è presente un ripiano regolabile predisposto per l’applicazione delle cartelle sospese con interasse 330 mm, consentendo una gestione ordinata della documentazione.
La verniciatura è eseguita con polveri epossidiche antigraffio, applicate dopo trattamento di microfosfatazione con neutralizzazione passivante ed essiccazione in galleria termica a 180°, assicurando durata, resistenza e qualità estetica.
Sono disponibili le colorazioni standard Grigio RAL 7035, Antracite RAL 7016, Sabbia RAL 1013, Bianco RAL 9003 e Nero RAL 9005; ulteriori tinte possono essere richieste su misura.
Nota: verificare sempre la compatibilità dimensionale con l’armadio su cui il sopralzo deve essere installato.
Su richiesta, è possibile dotare il modulo di un ripiano in legno, trasformandolo in un pratico armadietto a terra o in una libreria di altezza contenuta.
Gli armadi metallici sono stati progettati e testati secondo le seguenti normative UNI:
UNI 8596/84 Stabilità
UNI 8597/84 Resistenza della struttura
UNI 8601/84 Flessione dei piani
UNI 8603/84 Resistenza dei supporti dei piani
UNI 8602/84 Apertura e chiusura con urto delle porte
UNI 8600/84 Flessione con carico concentrato
UNI 8607/84 Durata delle porte
UNI 8606/84 Carico totale massimo
Prove sulle finiture:
UNI ISO9227/93 Resistenza alla corrosione
UNI 9427/89 Resistenza ala luce
UNI 8901/86 Resistenza all'urto
UNI 115/87 Abrasione Taber
UNI 9428/89 Resistenza alla graffiatura
EN 12720/97 Resistenza ai liquidi freddi (macchie)
EN 12721/97 Resistenza al calore umido
EN 12722/97 Resistenza al calore secco
EN ISO 1520/95 Imbufitura statica
UNI 9240/87 Adesione delle finiture al supporto
