Mobiler, linearer Modulschutz – 900 x 900 mm (Höhe)
Mobiler, linearer Modulschutz – 900 x 900 mm (Höhe)
Produktbeschreibung
Dieses bewegliche Rammschutzgitter ist ein Anprallschutz, der für die Absicherung von Anlagen und Maschinen sowie zur Abgrenzung von Arbeitsbereichen mit kontrolliertem Zugang konzipiert ist. Die „Tor“-Konfiguration schafft eine gut sichtbare Kollisionsschutzbarriere, die dazu beiträgt, versehentliche Kollisionen zu verhindern und Bewegungsabläufe in der Nähe sensibler Bereiche zu trennen, ohne dabei auf die praktische Möglichkeit des Öffnens und Schließens zu verzichten.
Die Struktur besteht aus Rohrstahl Ø 60 mit einem hochbeständigen Anprallschutzband. Die Basis verwendet eine Stahlplatte mit einem speziellen hochschlagfesten Anschlagbolzen und einem Führungsstift mit Nylonlager, der die Bewegung unterstützt. Die manuelle Verriegelung/Entriegelung ermöglicht es, den Schutz während des Gebrauchs in Position zu fixieren und den Durchgang bei Bedarf schnell freizugeben. Robust, kompakt und modular, kann es mit Pfosten, Rammschutzbarrieren und anderen Anprallschutzvorrichtungen kombiniert werden; die Signalmarkierungen unterstützen die Aufprallvermeidung gemäß dem italienischen Gesetzesdekret vom 9. April 2008 Nr. 81 – Anhang XXVIII.
Technische Informationen
-
Typ: Schwenktor / bewegliche Anprallschutzbarriere
-

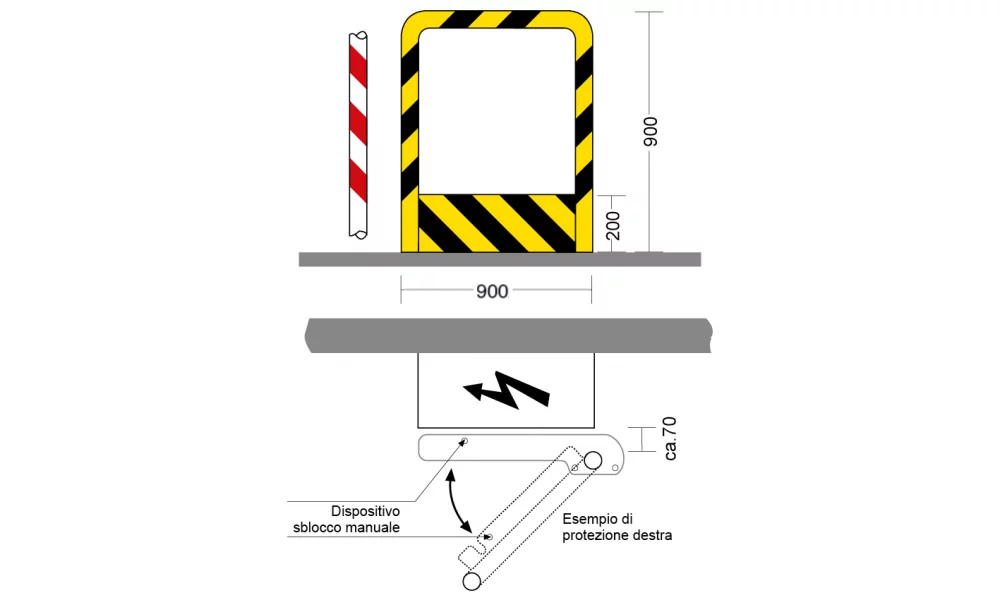

Abmessungen: 900 mm L × 900 mm H
-
Material: Stahl
-
Rohrdurchmesser: Ø 60 mm
-
Anprallschutzband: hochbeständig
-
Basis: Stahlplatte mit hochschlagfestem Anschlagbolzen
-
Bewegung: Führungsstift mit Nylonlager
-
Verriegelung und Entriegelung: manuelle Vorrichtung
-
Konstruktion: schweißfrei
Oberflächen
-
Pulverbeschichtung aus wärmehärtendem Polyester, hohe Kratzfestigkeit
-
Gelb RAL 1023 mit schräger schwarzer Folie im 45°-Winkel, oder
-
Weiß RAL 9010 mit schräger roter Folie im 45°-Winkel
-
Befestigungssystem
Die Aufprallschutzelemente gewährleisten eine sehr hohe Schlagfestigkeit. Die Befestigung erfolgt am Boden mit injiziertem chemischem Verbundmörtel.
Die Installation umfasst: Bohrung, Reinigung, Anwendung des chemischen Ankers, Einsetzen der Hülse; nach dem Aushärten wird der Schutz mit Schrauben befestigt.
Das Produkt benötigt 4 Bodenbefestigungssysteme (nicht enthalten). Kompatibel mit Ankern M12x125, M12 und CH10x100.
Einsatzbereiche
-
Anlagen und Maschinen: Kollisionsschutz von Zugängen und sensiblen Punkten, mit bei Bedarf zu öffnendem Durchgang
-
Produktionsbereiche: traumafreie Abgrenzung von Arbeitsbereichen und Risikozonen
-
Lager und Logistik: Schutz von Durchgängen in der Nähe von Bewegungs- und Manövrierbereichen
-
Wartung: sichere Zugangsverwaltung mit manueller Verriegelung und schwenkbarer Öffnung
-
Technische Bereiche: Schutz von Infrastrukturen und sensiblen Gütern, die im täglichen Betrieb Stößen ausgesetzt sind
