Descrizione prodotto
Capacità di carico per ripiano (kg)
Carico distribuito uniformemente in ciascun piano di carico
| Larghezza | Profondità | |||
| mm | 400 | 600 | 800 | 1000 |
| 1200 | 340 kg | 340 kg | 340 kg | 340 kg |
| 1400 | 290 kg | 290 kg | 290 kg | 290 kg |
| 1600 | 250 kg | 250 kg | 250 kg | 250 kg |
| 1800 | 220 kg | 220 kg | 220 kg | 220 kg |

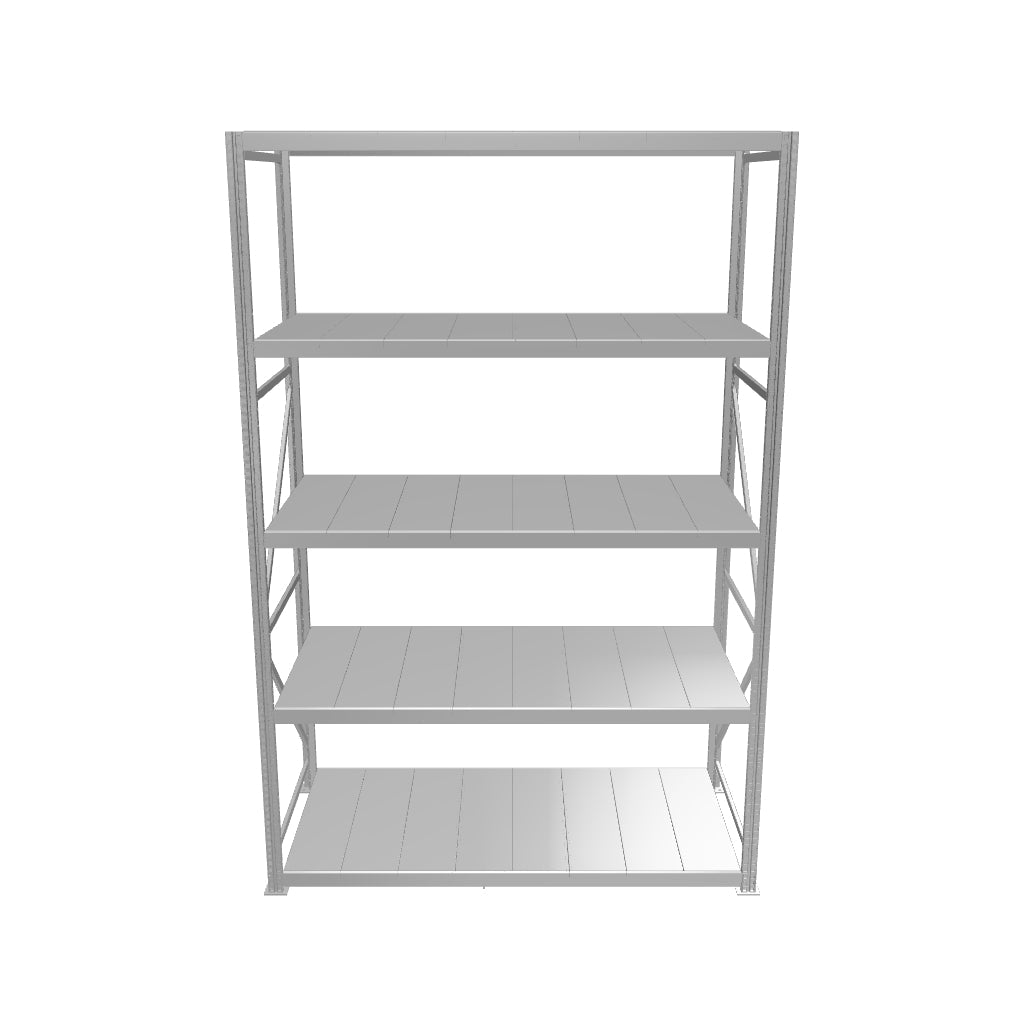

Scaffalatura metallica ad incastro progettata per la realizzazione di impianti di media portata con piano continuo d’appoggio.
La struttura è composta da spalle, correnti e pannelli, tutti ricavati da nastri d’acciaio profilati con accorgimenti tecnici che garantiscono elevata robustezza, stabilità e flessibilità di impiego.
Si consiglia di posizionare il primo ripiano ad un’altezza non superiore a 700 mm da terra.
Caratteristiche tecniche
- Ripiani regolabili in altezza ogni 25 mm
- Ingombro ripiano: 60 mm
- Finitura standard: zincato
- Portata massima campata: 4000 kg (con interasse ripiani 600 mm e primo ripiano max 200 mm da terra)
- Portata ripiano: fino a 340 kg, variabile in base alla larghezza scelta
- Carichi intesi come uniformemente distribuiti
- Tasselli per fissaggio a pavimento inclusi (come previsto dalle norme vigenti)
Configurazione del modulo aggiuntivo
Il modulo aggiuntivo è costituito da:
- 1 fiancata
- Numero di ripiani desiderato
Deve essere sempre installato agganciandolo direttamente al modulo precedente, di pari profondità, con il quale condividerà la fiancata.
Compatibilità con modulo base
Questo elemento è un modulo aggiuntivo e richiede necessariamente la presenza di un modulo base per la corretta installazione della scaffalatura.
Calcolo della larghezza totale dell’impianto
Per determinare l’ingombro complessivo della scaffalatura considerare:
- +120 mm fissi per il modulo base
- +50 mm per ogni modulo aggiuntivo installato
Si raccomanda di mantenere un adeguato margine tecnico per compensare eventuali irregolarità di ortogonalità tra pavimento e pareti.
Montaggio e sicurezza
- Utilizzare i tasselli in dotazione per il fissaggio a pavimento, verificando preventivamente la consistenza della soletta.
- Prima di adagiare i pannelli in lamiera del ripiano, inserire l’accessorio di sicurezza in dotazione nella coppia di fori situata sotto le traverse orizzontali.
- Per un miglior inserimento, piegare leggermente a “V” l’astina al centro così da garantire una maggiore tenuta prima del posizionamento dei pannelli.
Nota su classificazione normativa e portate dichiarate
La scaffalatura MM50 rientra Classe 3 (secondo le normative vigenti) ai fini di non essere assoggettata a parametri sismici pur avendo delle performance di portata superiori come riportato nella scheda prodotto. In caso di richiesta esplicita MAYERMOOVER potrà certificare con tabella le portate effettive dimensionando sismicamente la struttura coi parametri richiesti adeguandone il costo. In tal caso i tempi di sviluppo tecnico e iter di consegna saranno rivisti.
Questa classificazione ha esclusivamente finalità normative e non riduce le prestazioni strutturali del prodotto.
Le portate dichiarate rappresentano i valori ufficiali di utilizzo:
- Portata per piano: 200 kg (uniformemente distribuiti)
- Portata massima per campata: 1000 kg complessivi
Il prodotto è progettato per un utilizzo industriale ed è dimensionato per garantire robustezza e affidabilità nel rispetto dei valori sopra indicati.
I dati riportati devono essere considerati vincolanti a fronte di una corretta installazione, utilizzo e manutenzione.
Note e personalizzazioni
Su richiesta è possibile acquistare componenti singoli (spalle, correnti, ripiani).
Disponibile anche la versione con montanti e correnti verniciati nei seguenti colori:
- RAL 5010
- RAL 1003
- Bianco (no RAL)
Per tempi di consegna e quotazioni personalizzate si consiglia di contattare l’ufficio commerciale.
